Правильное устройство оконных проемов с четвертью
22 июля 2013 года




Итак, Вы строите свой собственный дом!

Рекомендуем ознакомиться с краткими инструкциями по тому как правильно устроить оконные проемы с четвертью, чтобы в дальнейшем установка пластиковых евроокон прошла просто, быстро и красиво.

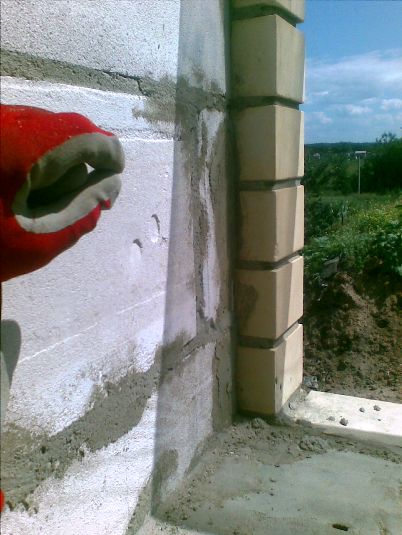

на рис. изображение четверти оконного проема

Чтобы понять какие размеры должны быть у четверти необходимо посмотреть на установочные размеры самого окна. Наиболее подробно об устройстве монтажных швов читайте в ГОСТе 30971-2002 "ШВЫ МОНТАЖНЫЕ УЗЛОВ ПРИМЫКАНИЙ ОКОННЫХ БЛОКОВ К СТЕНОВЫМ ПРОЕМАМ".

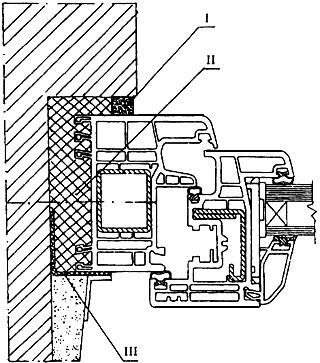

1. Боковые размеры четвертей:


I - наружный паропроницаемый слой;
II - центральный теплоизоляционный слой;
III - внутренний пароизоляционный слой.

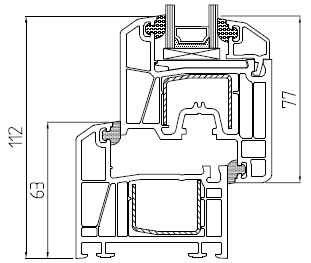

На рис. изображены геометрические размеры
КБЕ Эксперт сочетание рамы/створки.
Для четверти важен размер высоты рамы
в данном случае 63 мм

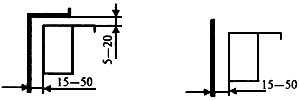

Рекомендуемые размеры монтажных зазоров (с учетом допустимых предельных отклонений) при монтаже оконных блоков по ГОСТ 23166:









Исходя из этого оптимальный размер боковой четверти равен 3-5 см. При такой четверти монтажный шов остается 1,5-3 см и затенение рамы окна ПВХ за четвертью порядка 1-4 см.

2. Верхняя четверть:

По своему смыслу и геометрическим размерам верхняя четверть ничем не отличается от четверти боковой. Единственным отличием является то, что выполнена она с помощью металлических либо бетонных перемычек.

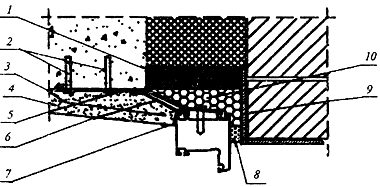

1 - вкладыш;
2 - дюбель со стопорным шурупом;
3 - армирующая сетка;
4 - штукатурный слой внутреннего откоса;
5 - гибкая анкерная пластина;
6 - пароизоляционная лента;
7 - герметик;
8 - изоляционная саморасширяющаяся паропроницаемая лента;
9 - стальная перемычка с антикоррозионным покрытием;
10 - пенный утеплитель


3. Нижняя четверть:



Нижняя четверть окна не имеет принципиального значения для монтажа окна, так как с наружной стороны она будет закрыта водоотливами, а с внутренней подоконником. Однако для удобства монтажа следует все-же оставить четверть порядка 1 см.

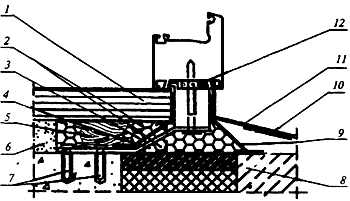

1 - подоконная доска;
2 - пенный утеплитель;
3 - пароизоляционная лента;
4 - гибкая анкерная пластина;
5 - опорная подкладка под подоконную доску;
6 - штукатурный раствор;
7 - дюбель со стопорным шурупом;
8 - вкладыш;
9 - водоизоляционная паропроницаемая лента;
10 - шумопоглощающая подкладка;
11 - слив;
12 - изоляционная саморасширяющаяся лента
