Сложные пластиковые окна: ограничения габаритов и рекомендации по конструктиву окон
18 марта 2016 года




Наши клиенты часто сталкиваются с ситуациями когда трудно реализовать ту или иную задумку.

Поэтому всегда перед началом строительства рекомендуем обратиться к специалистам, чтобы Ваш дом радовал глаз, а окна были максимально функциональными.

Габаритные размеры проемов для остекления

   Данный пункт больше относится к так называемому витражному остеклению, когда размеры проемов достаточно большие по площади.  Фактически ограничений как таковых по габаритам проема нет, просто нужно правильно подобрать материал для остекления – это либо Пластиковые окна, либо остекление алюминиевыми конструкциями.
   У Пластика максимальные размеры как правило связаны с максимальными размерами усилительных и соединительных элементов, т.е. усиленный проем нельзя физически сделать более 6 метров в высоту. При этом расстояние между усилительными профилями рассчитывается исходя из высоты, ветровых нагрузок и проч.
   Алюминиевые фасады могут быть и выше, так как при сборке алюминиевых фасадов используется специальные усилители каркаса рамы, да и сам профиль из алюминия изначально более жесткий по сравнению с пластиком.

Ограничения по ширине створок

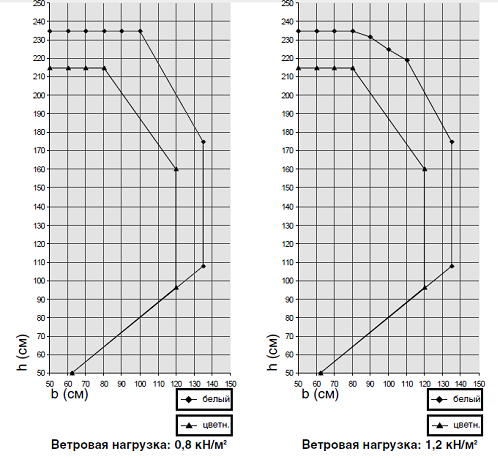

На рисунке указаны ограничения размеров (ширина/высота) для профиля КБЕ 70 А класс. ВНИМАНИЕ! УКАЗАНЫ ПРЕДЕЛЬНЫЕ РАЗМЕРЫ!

   В соответствии с задокументированными в технических каталогах справочных данных ограничения по ширине и высоте створки связаны с двумя основными параметрами:

  • качество профильной системы (чем выше класс профиля, тем выше порог ограничений (т.е. тем больших размеров можно изготовить створку и не боятся за ее долговечность и наоборот. Причина прежде всего в толщине стенок профиля.
  • вес стеклопакета створки чем больше количество стекол в стеклопакете и толщина стекол, тем тяжелее створка и соответственно меньше допустимые параметры створки.
   Следует отметить, что оконная фурнитура хороших производителей рассчитана на 100-120 кг створки, как правило это более рекомендованных профильными компаниями ограничений.
   Таким образом истина сводится к простому правилу, чем меньше вес створки, тем более она долговечна.
   Оконными компаниями рекомендуются размеры створок шириной не более 80 см при высоте до 2 метров (фактически размер двери). А по большим размерам обязательно следует консультироваться со специалистами. Это возможно но есть много нюансов, как например надежность крепления к стене петлевой стороны окна и надежность самой несущей стены.

Ограничения по площади стеклопакета

   Причиной данного ограничения является физический принцип расширения газа (внутри  стеклопакета) в зависимости от его температуры. Соответственно чем больше объем газа внутри стеклопакета (чем больше площадь), тем больше давление которое оказывает газ на стекла (раздувая) стеклопакет летом и (сжимая) зимой. Соответственно слишком большой стеклопакет с большей вероятностью быстрее выйдет из строя (разгерметизируется, либо лопнет стекло) чем маленький.  Оконные компании рекомендуют ограничивать размер одного целого стеклопакета размерами в 2 кв.м. При превышении рекомендуемой площади лучше поделить стеклопакет специальной перекладиной (импостом) на две части по вертикали или по горизонтали на Ваш вкус. Если все-таки требуется изготовить стеклопакет большой площади, то используется толстое фасадное стекло 8-10 мм толщиной и выше. Именно так изготавливают витрины магазинов. Данный стеклопакет стоит гораздо дороже сам по себе,  а также накладываются дополнительные расходы на его транспортировку и установку.

Ограничения по конструктиву

Наиболее часто встречающиеся ограничения которые встречаются

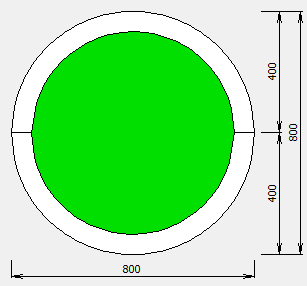

Арки / минимальный диаметр гибки

Минимальный диаметр гибки профиля примерно 600-700 мм.

Ограничения связаны с тем, что при гибки профиля искажается его геометрия и соответственно качественное окно при маленько диаметре сделать становится почти невозможно.

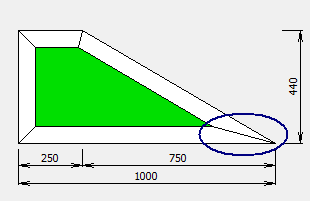

Минимальный острый угол сварки

При изготовлении различных трапецией, треугольных окон нужно иметь в виду что в виду производственных ограничений (длины рабочей поверхности сварочного станка) минимальный угол который можно сварить не менее 30 градусов

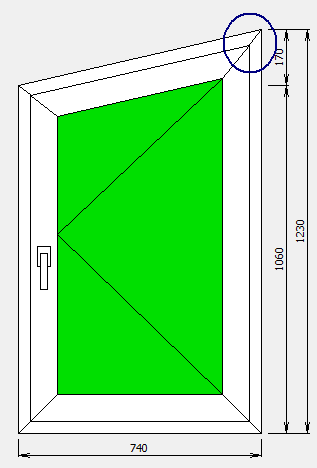

Минимальный угол створки
(створка трапецией)


Часто потребность заказчика такова, чтобы окно трапецевидной формы открывалось и створка повторяла трапецию.

Сделать это возможно, но также есть ограничение.
Дело в том, что если угол верхний трапеции меньше 75-80 градусов, то створка просто на-просто не откроется.

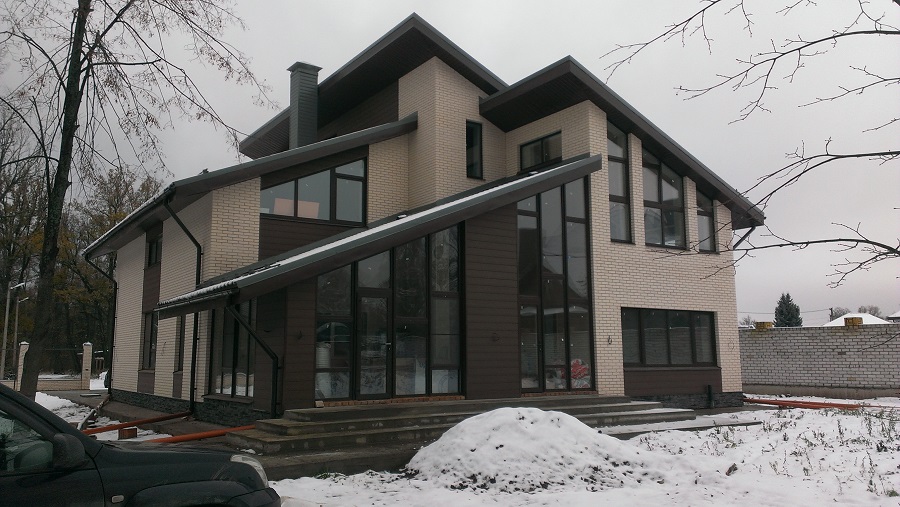

Ограничения трапецевидных и арочных створок.
Обратите внимание на то, что если Вы планируете открывающуюся створку делать по форме не прямоугольную и сторона петли меньше чем сама створка, то при открывании такая створка может упереться в откос при открывании.
 Будьте внимательны при проектировании! Желаем Вам успешной реализации Ваших задумок!
